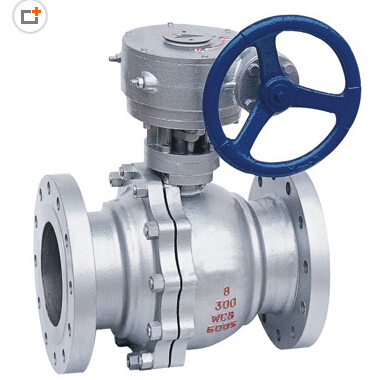

雙向硬密封球閥Q341Y/Q347Y產品特點：法蘭連接尺寸金屬硬密封球閥,法蘭連接尺寸球閥,金屬硬密封球閥產品結構特點經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。 1、采用特別設計的補償性可動金屬閥座結構，密封可靠。 2、本系列球閥應按規定流向使用。 3、本系列球閥可配多種驅動裝置。雙向硬密封球閥可進出口正反兩向都可以密封，目前我們常見的硬密封球閥為單向密封及出口段密封

訂購留言加入收藏

分享到：

二、雙向硬密封球閥主要零件及材質：

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB	8	彈簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
3	閥座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球體	1Cr13	A276-420	11	填料壓蓋	WCB	A216-WCB
5	螺母	35	A194-2H	12	擋圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	閥桿	1Cr13	A276-410
7	座墊	1Cr18Ni9Ti	304	14	螺釘	35	A193-B7

三、雙向硬密封球閥主要性能規范：

壓力等級		公稱壓力					磅級
壓力等級		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及各種固體顆粒介質
適用工況	適用溫度	-196~≤550℃
適用規范	設計制造按	GB12237-89 　API60　JP17S-48
	法蘭尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	結構長度按	GB12221-89　　ANSI B16.0　　JIS B2002
	檢驗試驗按	JB/T9092-99　　 API598

二、雙向硬密封球閥主要零件及材質：

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB	8	彈簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
3	閥座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球體	1Cr13	A276-420	11	填料壓蓋	WCB	A216-WCB
5	螺母	35	A194-2H	12	擋圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	閥桿	1Cr13	A276-410
7	座墊	1Cr18Ni9Ti	304	14	螺釘	35	A193-B7

三、雙向硬密封球閥主要性能規范：

壓力等級		公稱壓力					磅級
壓力等級		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及各種固體顆粒介質
適用工況	適用溫度	-196~≤550℃
適用規范	設計制造按	GB12237-89 　API60　JP17S-48
	法蘭尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	結構長度按	GB12221-89　　ANSI B16.0　　JIS B2002
	檢驗試驗按	JB/T9092-99　　 API598
