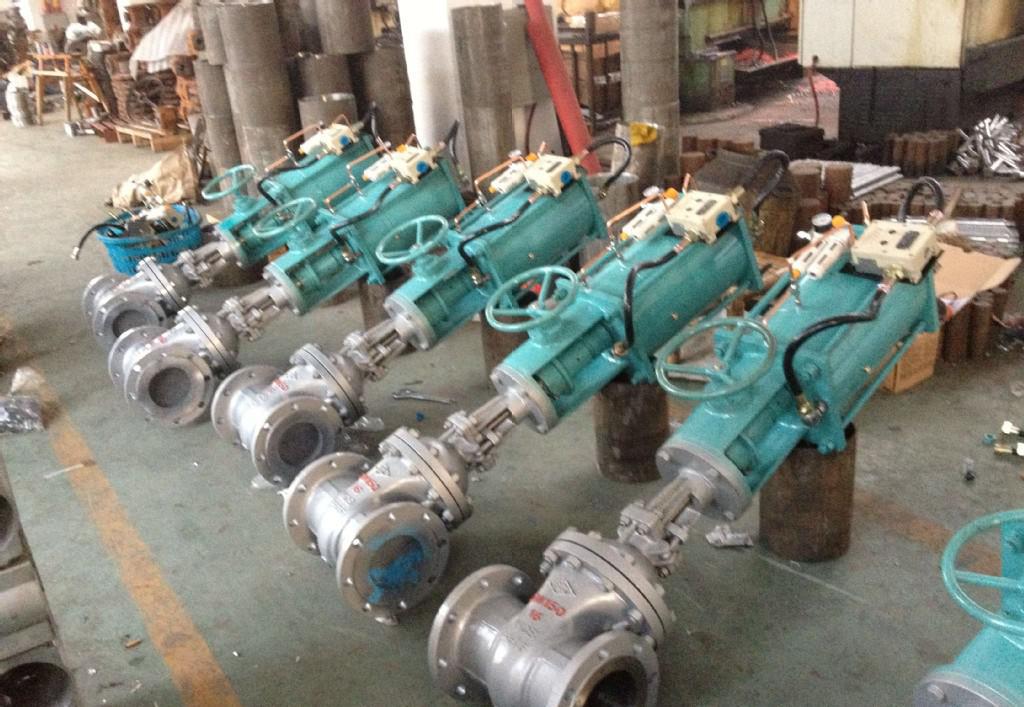

氣動閘閥
- � 號:Z641H
- � 別:氣動閘閥
- � 格:�面議
- �(chǎn) 地:溫州
防爆氣動閘閥主要以除閥體,氣缸外,三�(lián)件及反饋器為防爆,閥體及氣缸與普通氣動閘閥一��
氣動閘閥Z641H的操作機�(gòu)
4.1氣動閥門操作時的啟閉方向,一律應順時針關��
4.2由于管網中的氣動�,經常是人工啟閉,啟閉轉�(shù)不宜過多,就是大口徑閥門亦應�200�600�(zhuǎn)�(nèi)�
4.3為了便于一個人的啟閉操�,在管道工壓狀況下,最大啟閉力矩宜�240N-m�
4.4氣動閥門啟閉操作端應為方�,且尺寸標準�,并面向地面,以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網�
4.5氣動閥門啟閉程度的顯示盤
①氣動閥門啟閉程度的刻度線,應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上,一律面向地�,刻度線刷上熒光�,以示醒��
②指示盤針的材質在管理較好的情況下可用不銹鋼�,否則為刷漆的鋼�,切勿使用鋁皮制��
③指示盤針醒�,固定牢靠,一旦啟閉調節準確�,應以鉚釘鎖定�
4.6若氣動閥埋設較深,操作機�(gòu)及顯示盤離地面距�≥
氣動閘閥Z641H的性能檢測
5.1閥門某一�(guī)格批量制造時,應委托�(quán)威性機�(gòu)進行以下性能的檢測:
①閥門在工壓狀況下的啟閉力��
②在工壓狀況下,能保證閥門�(guān)閉嚴密的連續啟閉次數�
③閥門在管道輸水狀況下的流阻系�(shù)的檢��
5.2閥門在出廠前�(yīng)進行以下的檢測:
①閥門在開啟狀況下,閥體應承受閥門工壓值二倍的�(nèi)壓檢��
②閥門的關閉狀況下,兩�(cè)分別承受1.1倍閥門工壓�,無滲漏;但金屬密封的蝶�,滲漏值亦不大于相�(guān)要求�
氣動閥門的內外防�
6.1閥體(包括變速傳動箱�)�(nèi)�,首先應拋丸清砂除銹,力求靜電噴涂粉狀無毒�(huán)氧樹脂,厚度�
6.2閥體�(nèi)部以及閥板各個部位要求全面防腐,一方面浸泡在水中不會銹�,在兩種金屬之間不產生電化學腐蝕;二方面表面光滑使過水阻力減��
6.3閥體�(nèi)防腐的環氧樹脂或油漆的衛生要�,應有相�(yīng)�(quán)威機�(guān)的檢測報�?;瘜W物理性能亦應符合相關要求�
防爆氣動閘閥主要以除閥體,氣缸外,三�(lián)件及反饋器為防爆,閥體及氣缸與普通氣動閘閥一樣�
氣動閘閥Z641H的出廠說�
氣動閘閥是設�,在出廠說明書中�(yīng)標明以下相關�(shù)�(jù)�
閥門�(guī)�;型�;工作壓�;制造標準;閥體材質;閥桿材�(zhì);密封材�(zhì);閥軸填料材�(zhì);閥桿軸套材�(zhì);內外防腐材�(zhì);操作啟動方向;�(zhuǎn)�(shù);工壓狀況下啟閉力矩;制造廠廠名;出廠日�;出廠編�;重量;連接法蘭盤的孔徑、孔�(shù)、中心孔�;以圖示方式標明整體長、寬、高的控制尺�;閥門流阻系數;有效啟閉次�(shù);閥門出廠檢測的相�(guān)�(shù)�(jù)及安裝、維護的注意事項��
【性能參數�
適用介質 |
適用溫度(℃� |
材料 |
||||
閥體、閥� |
閥座、閘板及密封� |
閥桿 |
填料 |
氣缸 |
||
�、蒸�、油品等 |
≤350 |
碳素� |
堆焊鐵基合金 |
鉻不銹鋼 |
柔性石� |
無縫鋼管 |
氣動閘閥 Z641H1.6MPa 主要連接尺寸
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|||||||||||||||||||||
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|||||||||||||||||||||
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|||||||||||||||||||||
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
|||||||||||||||||||||
氣動閘閥 Z641H2.5MPa 主要連接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|||||||||||||||||||||
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|||||||||||||||||||||
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|||||||||||||||||||||
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
|
|
|
|
|
