H48y空排止回閥 簡介

 H48Y空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合水泵最小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.

 同類止回閥選用標準：

1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；

2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；

3、一般在公稱通徑50mm 的水平管道上都應選用 立式升降止回閥；

4、直通式升降止回閥在水平管道和垂直管道上都可安裝；

5、對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質

    自下而上流動；

6、升降式較旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道

   上；

7、旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂

   直管道上，介質流向要由下而上；

8、旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，PN 可以達到42MPa，，

   而且 DN 也可以做到很大，最大可以達到 2000mm  以上。根據殼體及密封件的材質不

    同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、

   油品、藥品、等。介質工作溫度范圍在-196～800℃之間；

9、適用場合是低壓大口徑，而且安裝場合受到限制；

10、蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，它也可以安裝在垂直或傾

    斜的管線上；

11、隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水

    擊，它一般使用在低壓常溫管道上，特別適用于自來水管道上，一般介質工作溫度在

    -20～120℃之間，工作壓力＜1.6MPa，但隔膜式止回閥可以做到較大口徑，DN  最大

    可以達到2000mm 以上；

10、 球形止回閥適用于中低壓管路，可以制成大口徑；

11、 球形止回閥的殼體材料可以用不銹鋼制作，密封件的空心球體可以包覆聚四氟乙烯

   工 程塑料，所以在一般腐蝕性介質的管路上也可應用，工作溫度在-101～150℃之間，

   其公稱壓力≤4.0MPa，公稱通徑范圍在200～1200 之間；

12、 對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估,第二步是

   選擇可能滿足所需要的關閉速度的止回閥的類型；

13、 對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來

   進行選擇，如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，

   如果介質流連續不斷地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥；

14、 止回閥應確定相應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找

   到給定流速下閥門全開時的閥門尺寸大��；

H48y排空止回閥作用原理及結構特點
1,作為原理:打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥座,給水即流出.同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關閉排空口,當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵最小的允許流量,當停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞.
2,結構特點:
 A,排空止回配合再循環旁路閥工作,維持系統的安全運行.
 B,主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路閥關閉.
 C,閥瓣密封采用不銹鋼堆焊而成,耐磨,抗擦傷性強,密封可靠.
 D,排空止回閥應垂直安裝.

排空止回閥主要參數

設計與制造標準

試驗壓力

主要零部件材質和適用范圍

主要尺寸

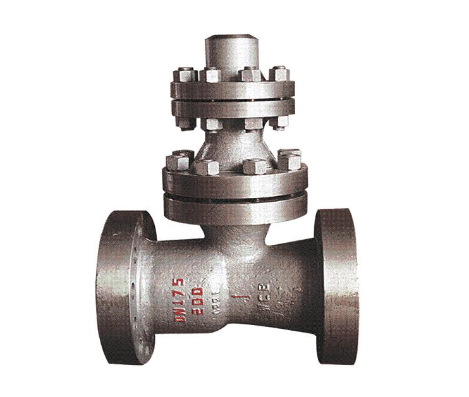

• H48Y空排止回閥

  空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合水泵最小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.

  性能特點 技術參數 售后服務

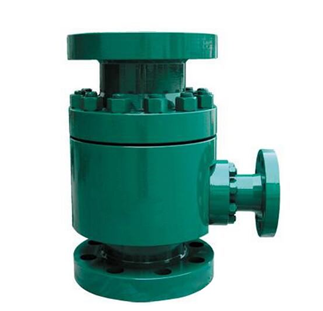

• 泵保護閥
