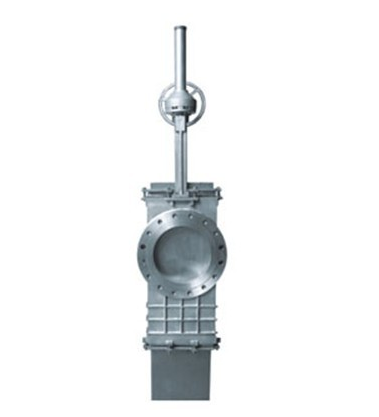

SCZP73H穿透式刀閘閥
- � �(hào)�SCZ73H
- � 別:SCZP73H穿透式刀閘閥
- �(jià) 格:�面議
- �(chǎn) 地:溫州
穿透式刀閘閥,又稱手�(dòng)插板�,它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上�(kāi)有一�(gè)通徑大小的圓�,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的�(dòng)��

一、產品優�(diǎn)
1、雙向密�,帶兩�(gè)閥座封圈,此閘板更長且底部伸出閥�,需要兩�(gè)密封填料裝置�
2、閘板形成一�(gè)孔狀通徑,其作用�,閘板開啟時,介�(zhì)能全部流�,沒有滯�,閘板關閉時能全部密封�
3、在介質濃度較高條件下,也能保持閥座密封,由于沒有滯留區,閘板底部五介質堆積�
4、該�(chǎn)品適用于制糖,化�(xué)�(shè)備(干燥�、反�(yīng)器)的裝卸和造紙廠的漿料出口�,用于回收混有大量雜�(zhì)的舊紙張�
�、主要零件材�
零件名稱 |
材料 |
零件名稱 |
材料 |
閥體 |
1CF18Ni9Ti CF8M |
閥桿 |
1CF18Ni9Ti |
閥座密封� |
橡膠或PTFE |
支架 |
不銹� |
閥體間密封墊� |
橡膠或PTFE |
填料壓蓋 |
不銹� |
閥體 |
1CF18Ni9Ti CF8M |
填料 |
石墨或PTFE |
閥體裝配螺栓 |
B7 |
填料壓蓋螺栓 |
B7 |
注:橡膠牌號取決于介�(zhì)性質和使用溫��
閘板材質牌號取決于介�(zhì)性質�
�、殼體試�(yàn)和密封試�(yàn):
1�插板�的殼體試�(yàn)和密封試�(yàn)介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液��
2、密封副是非金屬密封的插板閥,密封殼體試�(yàn)和要求按GB/T13927-92 D�(jí)�(guī)��
3、密封副是金屬密封的插板�,對有密封性能要求�,密封試�(yàn)的泄漏量�1×DNmm3/s�(jì)�,沒有密封性能要求的不做此�(xiàng)試驗�

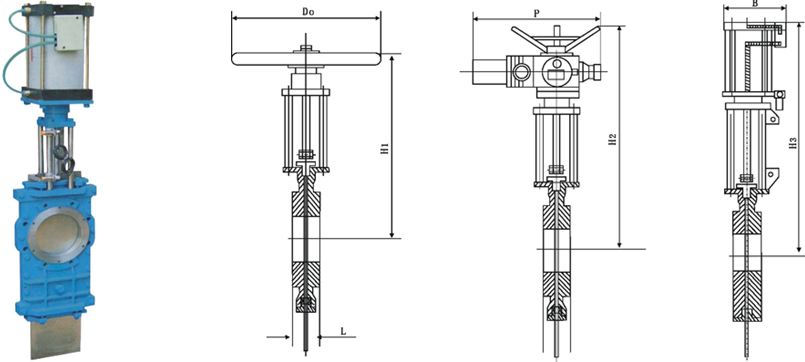

4、用電動、液�(dòng)、氣�(dòng)裝置�(qū)�(dòng)的穿透式刀閘閥�
�(guān)閉位置調定后,關�3次按1�3要求�(jìn)行殼體和密封試驗�
5、插板閥清潔度要求按JB/T7748的規定�
6、靜壓壽命試�(yàn)�
7、插板閥靜壓壽命試驗次數按規�,其他技�(shù)要按JB/Z 234的規��
靜壓壽命�(shí)�(yàn)次數 |
金屬密封 |
DN≤150mm |
1200� |
DN≥200-400mm |
1000� |
||
Dn≤150mm |
800� |
||
非金屬密� |
Dn≤150mm |
1400� |
|
DN≤200-400mm |
1200� |
||
Dn≤450mm |
1000� |
注:1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金�-非金屬或非金�-非金�
零件名稱
|
材料
|
零件名稱
|
材料
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M CF3 WCB |
閥桿
Stem |
1CF18Ni9Ti
|
閥座密封�
|
橡膠或PTFE
|
支架
|
不銹�
|
閥體間密封墊�
|
橡膠或PTFE
|
填料壓蓋
|
不銹�
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M CF3 WCB |
填料
|
石墨或PTFE
|
閥體裝配螺栓
|
B7
|
填料壓蓋螺栓
|
B7
|
-
SCZP73H穿透式刀閘閥
穿透式刀閘閥,又稱手�(dòng)插板閥,它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上�(kāi)有一�(gè)通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的�(dòng)��
