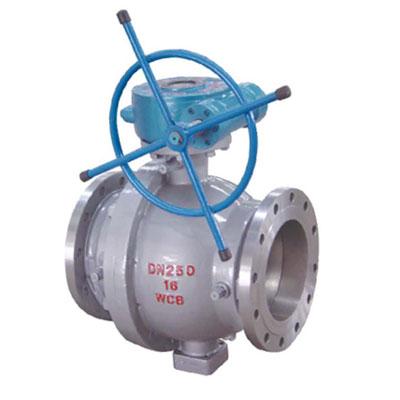

金屬硬密封球閥
- 型 號：Q41Y,Q347Y,Q941Y,Q641Y
- 類 別：金屬硬密封球閥
- 價 格：￥面議
- 產 地：永嘉
Q41Y密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的球閥
硬密封球閥簡介：
Q41Y金屬硬密封球閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的球閥。
單硬密封：只能在規定的方向即球閥標示的密封方向密封。
雙向硬密封：在兩個方向上都能密封。
3工作原理;
硬密封球閥，手動鑄鋼金屬硬密封球閥體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。
由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封面與球體之間設計有密封脂注入系統。
主要技術參數及執行標;
|
零件名稱 |
材料 |
材料 |
材料 |
材料 |
材料 |
材料 |
材料 |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19N11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
|
密封圈 |
特種硬化材料 |
|
|
|
|
|
|
|
適用 介質 |
泥漿、紙漿、含有固體和流體等 |
泥漿、紙漿、蒸汽、含有固體的流體等 |
高溫、高頻、高壓 |
|
|
|
|
|
適用 溫度 |
-29~150℃ |
-29~250℃ |
-29~500℃ |
|
|
|
|
|
設計制造 |
GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357 |
|
結構長度 |
GB/T 12221-1989、ANSI B16.10、JIS B2002。 |
|
連接法蘭 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214。 |
|
壓力試驗 |
JB/T 9092-99、API 509 |
|
傳動方式 |
手動、蝸輪蝸桿傳動、氣動、電動。 |
-
