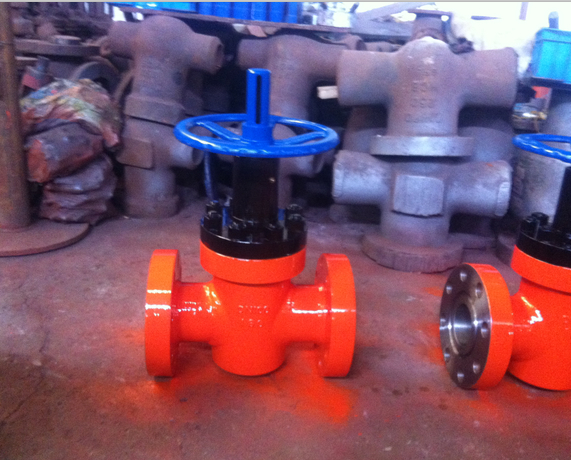

平板閘閥Z43Y結構特征與工作原理
1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
平板閘閥選用原則
1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
-
氣動閘閥
防爆氣動閘閥主要以除閥體，氣缸外，三聯件及反饋器為防爆，閥體及氣缸與普通氣動閘閥一樣。 -
SCZP73H穿透式刀閘閥
穿透式刀閘閥，又稱手動插板閥，它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。 -
耐磨閘閥
七方高中壓閥門有限公司所生產PZ41TC耐磨陶瓷排渣閘閥主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。陶瓷閥門能滿足高磨損、強腐蝕的使用環境。 -
電動排渣閘閥
排渣閘閥適用于公稱壓力 PNl.6～6.4MPa工作溫度O～100℃的火力電、站水利排渣系統及水利工程的灰漿排放系統管路上，切斷域接通管路中的介質：適用介質為：灰水混合物、渣水溫合物 (渣水比 1：6，最大粒度<50mm)。 應用規范 -
鑄鐵閘閥
閘閥具有以下優點： 1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。 3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 4、水錘現象不易產生。原因是關閉時間長。
